Analiza ekonomiczna stacji transformatorowych

porównująca rozwiązania tradycyjne z nowoczesnym

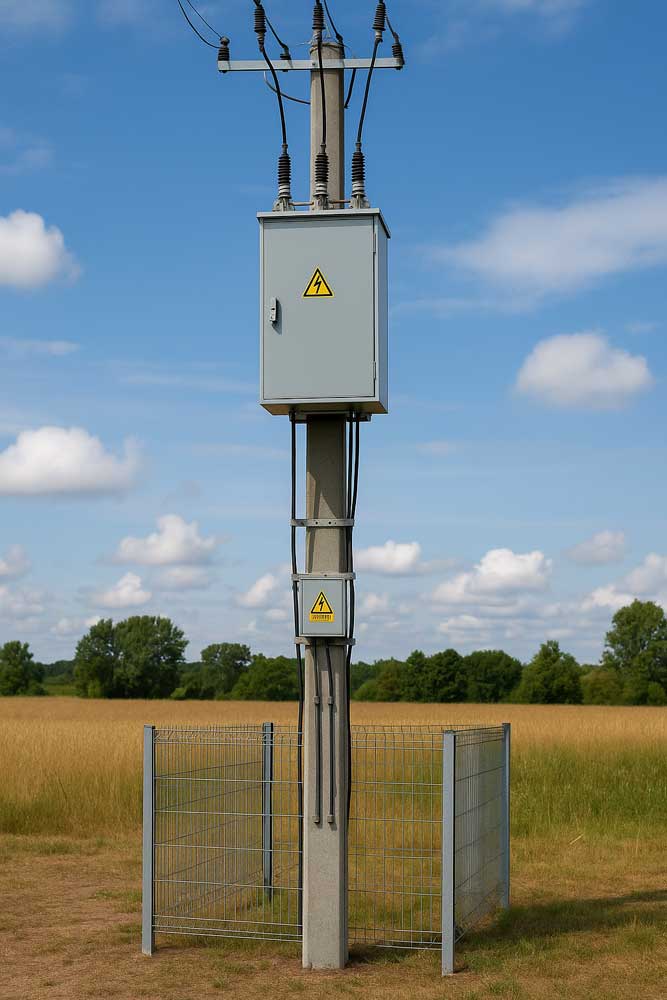

Słupowa stacja transformatorowa

– rozwiązanie tradycyjne –

  • moc zapotrzebowana – P = 550 kW
  • napięcie zasilania – 0,4 kV
  • cos φ = 0,93
  • odległość stacji transformatorowej od rozdzielnicy głównej nN w budynku – 350 m
  • In= 854,62 A

Dobieramy kabel:

  • YKXS 4×185; obciążalność kabla Idd = 441,0 A
  • Obciążalność linii kablowej 2 x YKXSY 4×185
  • Iobc= 2 x 441,0 A = 882,0 A
Słupowa stacja transformatorowa

Spadek napięcia i straty w przesyle zostały wyliczone wg wzorów:

     \[ \Delta U = \frac{l \cdot P}{\chi \cdot A \cdot U \cdot cos\varphi} \]

     \[ P_{str} = \frac{l \cdot P^2}{\chi \cdot A \cdot U^2 \cdot cos^2\varphi} \]

     \[ \Delta U = \frac{350 \cdot 550}{57 \cdot 370 \cdot 0,4 \cdot 0,93} = 24,54\ V \]

     \[ P_{str} = \frac{350 \cdot 550^2}{57 \cdot 370 \cdot 0,4^2 \cdot 0,93^2} = 36,28\ kW \]

gdzie:

  • l – jednokrotna długość przewodu [m] – 350 m
  • A – przekrój pojedynczego przewodnika [mm2] – 2×185 mm2
  • χ – przewodność właściwa , miedź χ = 57 [m/Ωmm2]

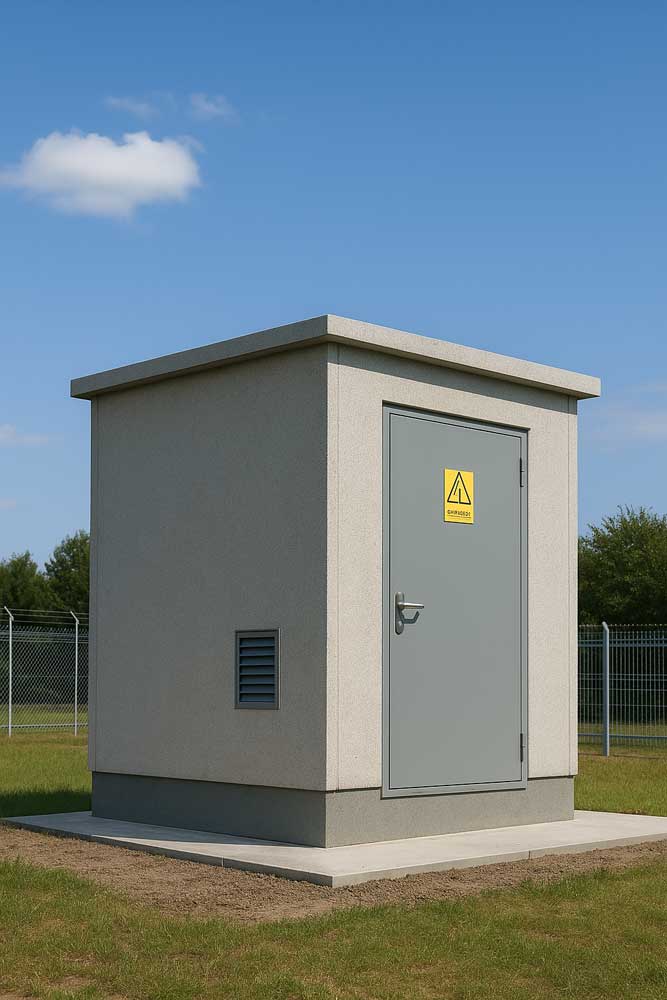

Betonowa stacja transformatorowa

– rozwiązanie tradycyjne –

  • moc zapotrzebowana – P = 550 kW
  • napięcie zasilania – 0,4 kV
  • cos φ = 0,93
  • odległość stacji transformatorowej od rozdzielnicy głównej nN w budynku – 300 m
  • In= 854,62 A

Dobieramy kabel:

  • YKXS 4×185; obciążalność kabla Idd = 441,0 A
  • Obciążalność linii kablowej 2 x YKXSY 4×185
  • Iobc= 2 x 441,0 A = 882,0 A
Betonowa stacja transformatorowa

Spadek napięcia i straty w przesyle zostały wyliczone wg wzorów:

     \[ \Delta U = \frac{l \cdot P}{\chi \cdot A \cdot U \cdot cos\varphi} \]

     \[ P_{str} = \frac{l \cdot P^2}{\chi \cdot A \cdot U^2 \cdot cos^2\varphi} \]

     \[ \Delta U = \frac{300 \cdot 550}{57 \cdot 370 \cdot 0,4 \cdot 0,93} = 21,03\ V \]

     \[ P_{str} = \frac{300 \cdot 550^2}{57 \cdot 370 \cdot 0,4^2 \cdot 0,93^2} = 31,09\ kW \]

gdzie:

  • l – jednokrotna długość przewodu [m] – 350 m
  • A – przekrój pojedynczego przewodnika [mm2] – 2×185 mm2
  • χ – przewodność właściwa , miedź χ = 57 [m/Ωmm2]

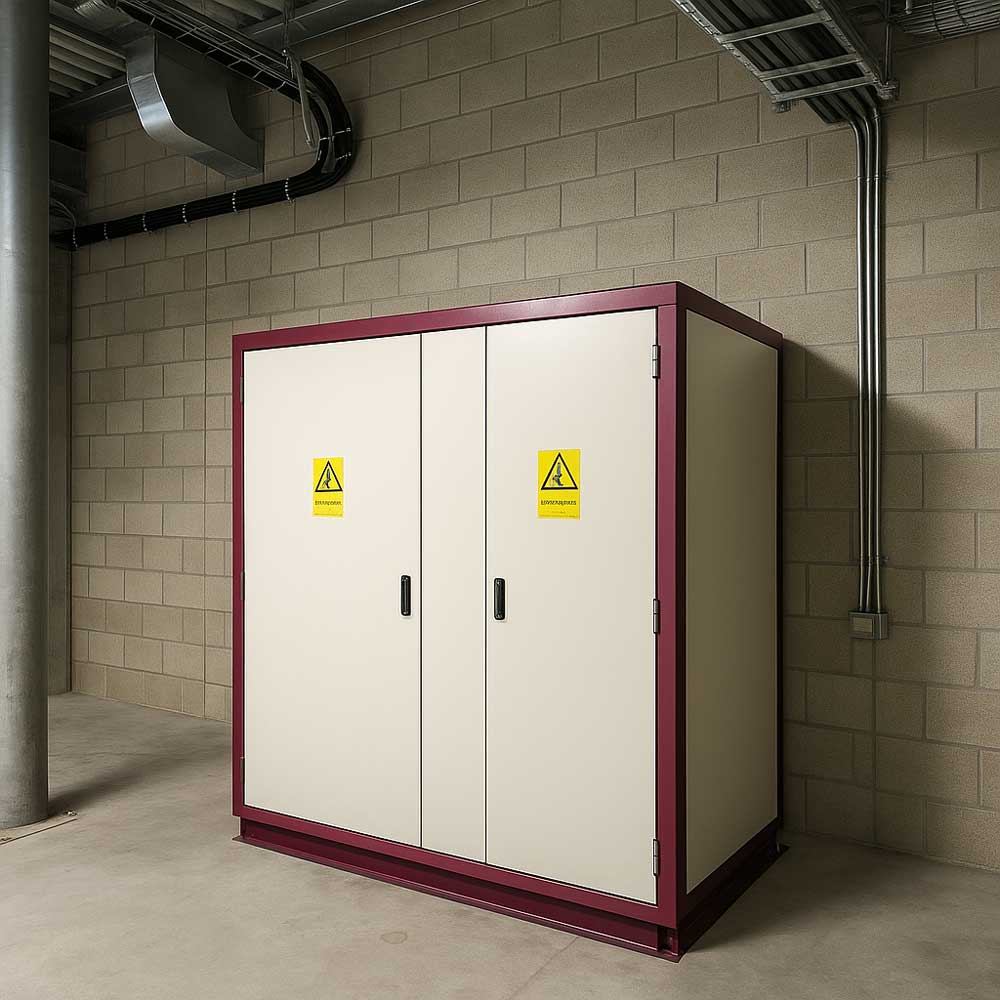

Przemysłowa stacja transformatorowa

– rozwiązanie nowoczesne –

  • moc zapotrzebowana – P = 550 kW
  • napięcie zasilania – 15 kV
  • cos φ = 0,93
  • odległość stacji transformatorowej od rozdzielnicy głównej nN w budynku – 25 m
  • In= 22,78 A

Dobieramy kabel:

  • YHAKXS 1×70; obciążalność kabla Idd = 275,0 A
  • Obciążalność linii kablowej 3 x YHAKXS 1×70
  • Iobc= 275,0 A
Przemysłowa stacja transformatorowa

Spadek napięcia i straty w przesyle zostały wyliczone wg wzorów:

     \[ \Delta U = \frac{l \cdot P}{\chi \cdot A \cdot U \cdot cos\varphi} \]

     \[ P_{str} = \frac{l \cdot P^2}{\chi \cdot A \cdot U^2 \cdot cos^2\varphi} \]

     \[ \Delta U = \frac{350 \cdot 550}{33 \cdot 70 \cdot 15000 \cdot 0,93} = 3,28\ V \]

     \[ P_{str} = \frac{350 \cdot 550^2}{33 \cdot 70 \cdot 15000^2 \cdot 0,93^2} = 0,077\ kW \]

gdzie:

  • l – jednokrotna długość przewodu [m] – 350 m
  • A – przekrój pojedynczego przewodnika [mm2] – 2×185 mm2
  • χ – przewodność właściwa , miedź χ = 57 [m/Ωmm2]

Koszty budowy linii kablowych zasilających

Do obliczeń przyjmujemy cenę katalogową Telefoniki.

Słupowa stacja transformatorowa

Zasilanie obiektu linią kablową nn 0,4 kV

Linia niskiego napięcia:

  • 2 x YKXS 4×185 0,6/1 kV
  • długość: 2 x 350 m = 700 m
  • 700,00 m x 352,805 zł/m = 246 963,50 zł



Linia średniego napięcia:

  • YHAKXS 1×70 12/20 kV
  • długość: 3 x 5 m = 15 m
  • 15,00 m x 34,285 zł/m = 514,27 zł

Koszt budowy: 247 477,77 zł

Betonowa stacja transformatorowa

Zasilanie obiektu linią kablową nn 0,4 kV

Linia niskiego napięcia:

  • 2 x YKXS 4×185 0,6/1 kV
  • długość: 2 x 300 m = 600 m
  • 600,00 m x 352,805 zł/m = 211 683,00 zł



Linia średniego napięcia:

  • YHAKXS 1×70 12/20 kV
  • długość: 3 x 50 m = 150 m
  • 150,00 m x 34,285 zł/m = 5 142,75 zł

Koszt budowy: 216 825,75 zł

Przemysłowa stacja transformatorowa

Zasilanie obiektu linią kablową SN 15 kV

Linia niskiego napięcia:

  • 2 x YKXS 4×185 0,6/1 kV
  • długość: 2 x 25 m = 50 m
  • 50,00 m x 352,805 zł/m = 17 640,25 zł



Linia średniego napięcia:

  • YHAKXS 1×70 12/20 kV
  • długość: 3 x 350 m = 1 050 m
  • 1 050,00 m x 34,285 zł/m = 35 999,25 zł

Koszt budowy: 53 639,50 zł

Porównanie kosztów budowy linii zasilających:

Różnicę w kosztach budowy pomiędzy zasilaniem urządzeń linią kablową niskiego napięcia a zasilaniem z przemysłowej stacji transformatorowej ICZ-E wynosi:

  • Dla stacji transformatorowej słupowej: 247 477,77 zł – 53 639,50 zł = 193 838,27 zł
  • dla stacji transformatorowej betonowej: 216 825,75 zł – 53 639,50 zł = 163 186,25 zł



Wyliczone kwoty netto wskazują, iż rozwiązanie zasilania urządzeń przemysłową stacją transformatorową ICZ-E jest rozwiązaniem zdecydowanie korzystniejszym.

analiza ekonomiczna stacji transformatorowych 3

Porównanie strat w przesyle energii elektrycznej

Linia kablowa nn 0,4 kV – straty w przesyle energii elektrycznej

Podczas przesyłu założonej mocy na kablu niskiego napięcia powstaną straty:

Straty w przesyle linią nnSłupowaBetonowaPrzemysłowa
Pstr [kW]72.5562.195.18
  • Zakładamy średnią cenę 1 kWh = 0,51 zł
  • Zakład pracuje 21 dni w miesiącu po 8 godzin dziennie.

Daje to nam stratę miesięczną w przesyle energii w ilości: ( moc strat wylicza się jako iloczyn godzin, dni, straty mocy, aktualną cenę energii ):

Straty w przesyle linią nnSłupowaBetonowaPrzemysłowa
Pstr [kWh]12 188.4010 447.92870.24

Przeliczając straty w przesyle związane z wydzielanym ciepłem na kwoty pieniężne otrzymujemy:

Straty w przesyle linią nnSłupowaBetonowaPrzemysłowa
Miesiąc7 800.57 PLN6 686.66 PLN556.95 PLN
Rok93 606.91 PLN80 240.02 PLN6 683.44 PLN
10 lat936 069.12 PLN802 400.25 PLN66 834.43 PLN

Linia kablowa SN 15 kV – straty w przesyle energii elektrycznej

Podczas przesyłu założonej mocy na kablu niskiego napięcia powstaną straty:

Straty w przesyle linią SNSłupowaBetonowaPrzemysłowa
Pstr [kW]0.0010.0110.077
  • Zakładamy średnią cenę 1 kWh = 0,51 zł
  • Zakład pracuje 21 dni w miesiącu po 8 godzin dziennie.

Daje to nam stratę miesięczną w przesyle energii w ilości: ( moc strat wylicza się jako iloczyn godzin, dni, straty mocy, aktualną cenę energii ):

Straty w przesyle linią nNSłupowaBetonowaPrzemysłowa
Pstr [kWh]0.1681.8512.94

Przeliczając straty w przesyle związane z wydzielanym ciepłem na kwoty pieniężne otrzymujemy:

Straty w przesyle linią SNSłupowaBetonowaPrzemysłowa
Miesiąc0.11 PLN1.18 PLN8.28 PLN
Rok1.29 PLN14.20 PLN99.37 PLN
10 lat12.90 PLN142.08 PLN993.79 PLN

Porównanie strat w przesyle energii elektrycznej w okresie 1 roku

Straty energii elektrycznejSłupowaBetonowaPrzemysłowa
Linia nn93 606.91 PLN80 240.02 PLN6 683.44 PLN
Linia SN1.29 PLN14.20 PLN99.37 PLN
Linie nn i SN razem93 608.20 PLN80 254.22 PLN6 782.81 PLN

Wniosek końcowy

Analiza ekonomiczna stacji transformatorowych wykazuje, iż zabudowanie przemysłowej stacji transformatorowej ICZ-E w obiekcie jest rozwiązaniem zdecydowanie najbardziej opłacalnym dla Inwestora. Daje wymierną finansowa korzyść Użytkownikowi:

  • obniża koszty eksploatacji
  • obniża koszty budowy zasilania elektroenergetycznego
