Dla projektanta: przemysłowa stacja transformatorowa ICZ-E — dane, schematy, pliki

ICZ-E to przemysłowa stacja transformatorowa, która pracuje blisko odbiorników energii. Krótsze trasy nN to mniejsze straty i prostsze prowadzenie instalacji. Na tej stronie znajdziesz: pliki dla projektanta, schematy zasilania (ZK-SN → ICZ-E), zakres wyposażenia, wymiary, wymagania projektowe i wskazówki montażowe. Dzięki temu szybko wrysujesz stację w halę, szpital, hotel lub obiekt publiczny — także jako modernizację istniejącej infrastruktury.

Stacja transformatorowa dla projektanta

Sposób zasilania — rozwiązanie tradycyjne vs nowoczesne

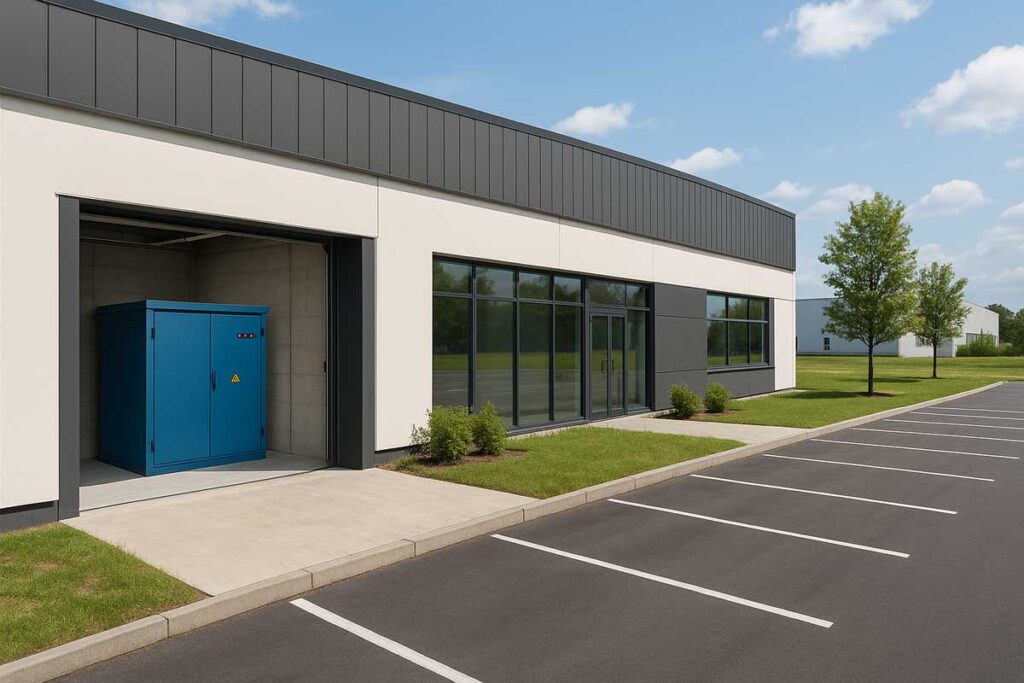

Nowoczesna stacja transformatorowa

Nowa przemysłowa stacja transformatorowa

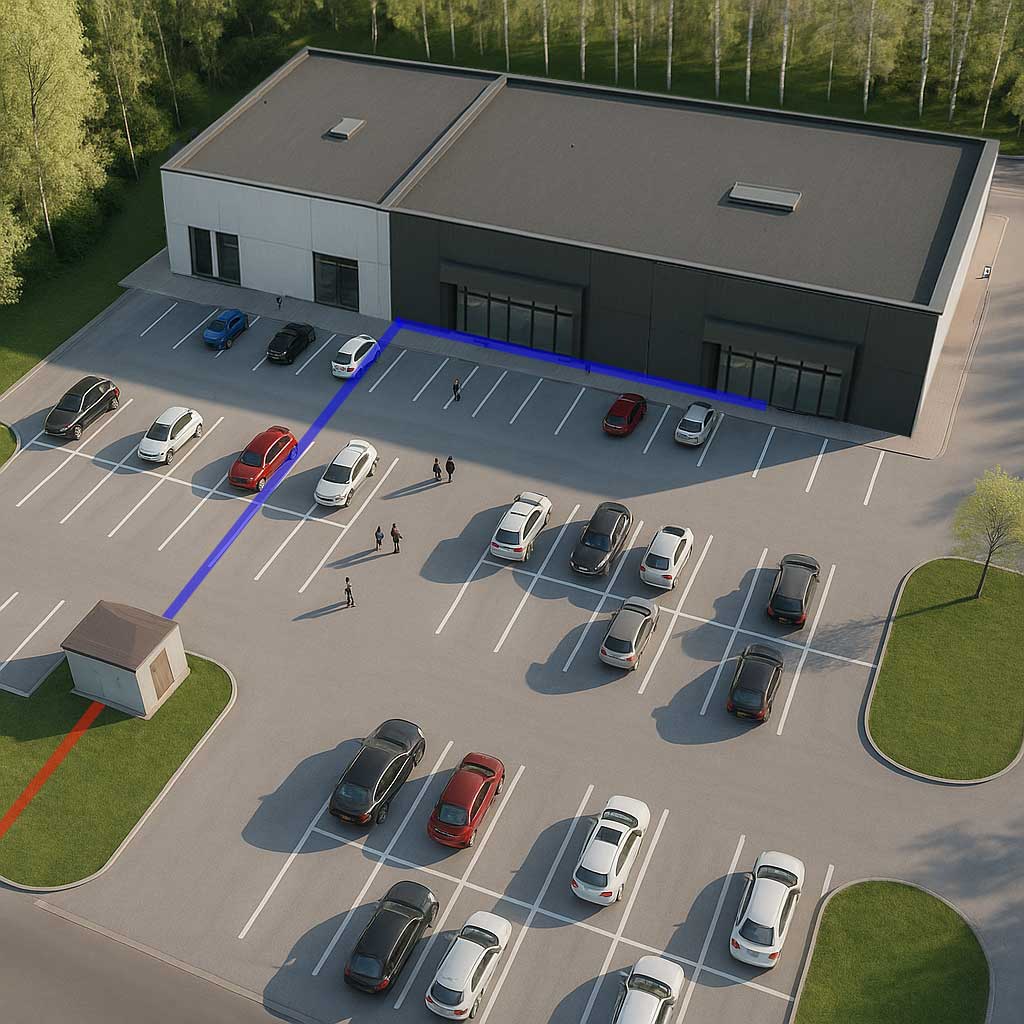

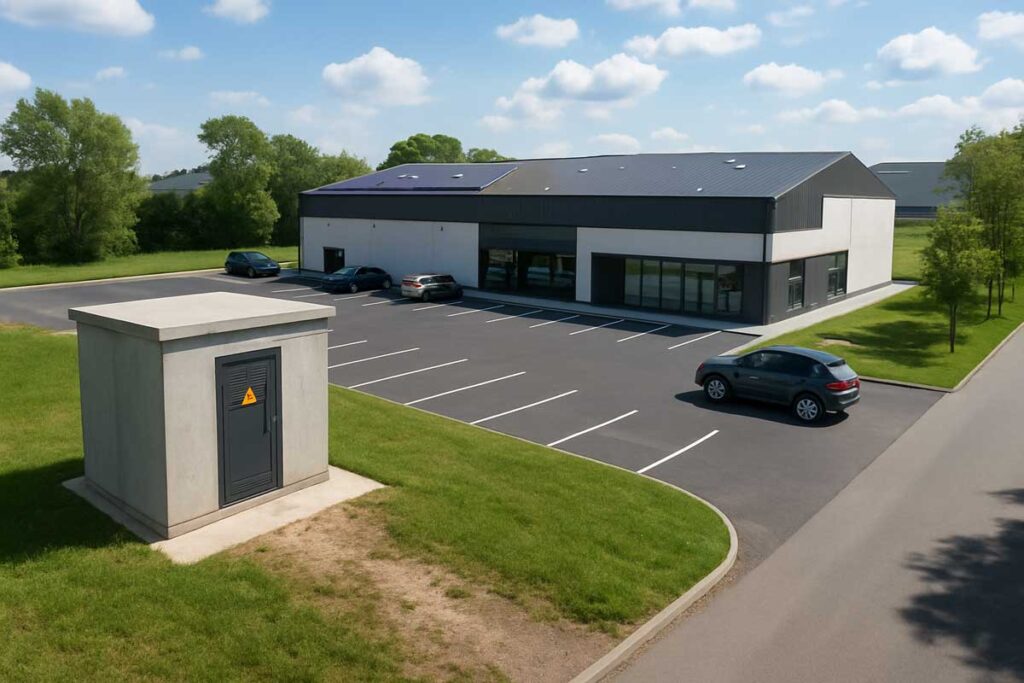

Tradycyjna stacja transformatorowa

Stara betonowa stacja transformatorowa

W tradycyjnym układzie energia z betonowej stacji przy granicy działki biegnie kablami nN do budynku (długie odcinki, większe straty). W nowoczesnym układzie stacja transformatorowa stoi wewnątrz (hala, pomieszczenie techniczne, piwnica), a do budynku doprowadzamy kable SN ze złącza ZK-SN; trasy kabli nN są krótkie i proste do rozdziału na odpływy. Z jednego ZK-SN można zasilić do 10 stacji ICZ-E

Nowa stacja transformatorowa
Stara stacja transformatorowa

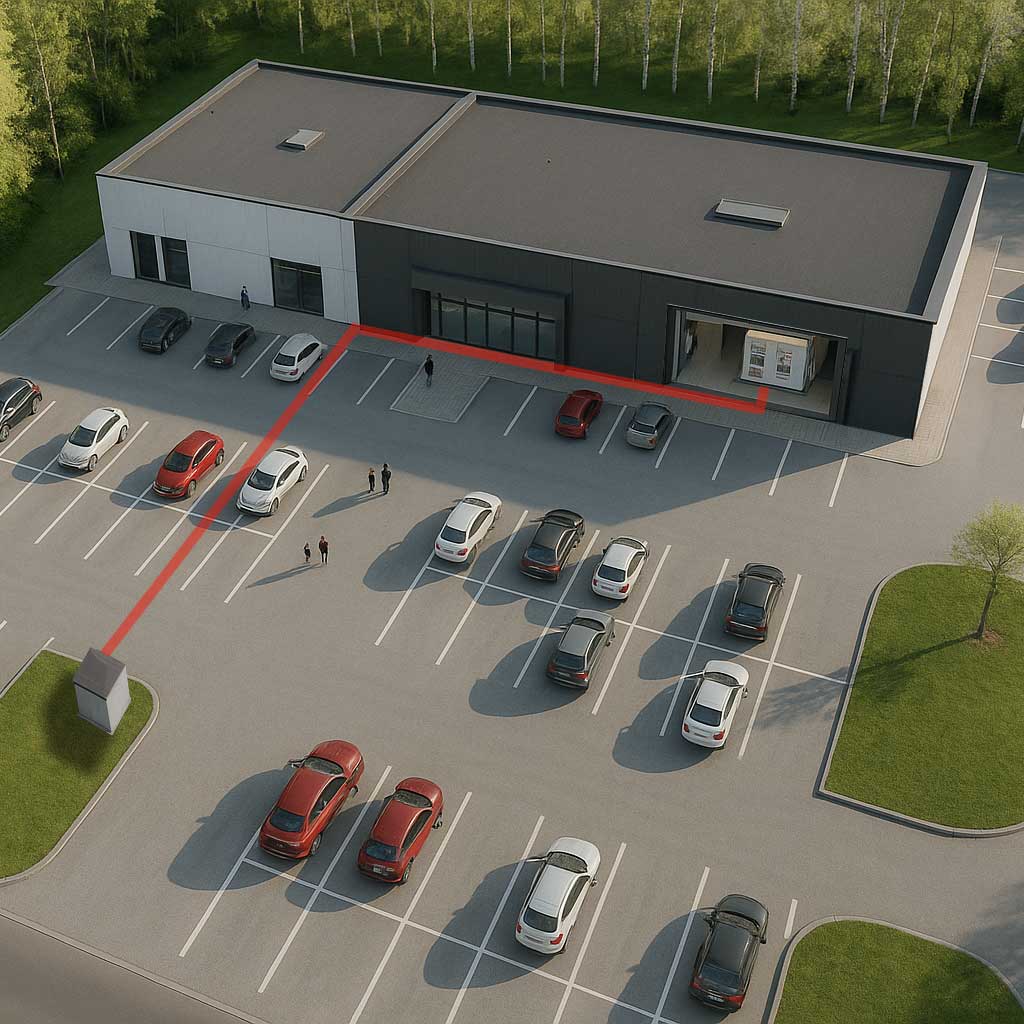

Zasilanie - nowoczesna stacja transformatorowa
Zasilanie - tradycyjna stacja transformatorowa

Schemat zasilania przemysłowej stacji transformatorowej (złącze → stacja)

Na granicy działki projektujemy złącze kablowe ZK-SN z polami: liniowym, pomiaru energii, potrzeb własnych (opcjonalnie), transformatorowymi oraz tablicą pomiarową. Z pola transformatorowego kablem SN zasilamy stację transformatorową. W budynku przewidujemy dojście serwisowe, wentylację oraz trasę kablową SN do stacji. (ZK-SN → ICZ-E, do 10 stacji).

Zasilanie stacji transformatorowej - sposób 1
Zasilanie stacji transformatorowej - sposób 2
Zasilanie stacji transformatorowej - sposób 3

Inne schematy zasilania stacji transformatorowej dla projektanta

Inny sposób zasilania stacji transformatorowej - wariant 1
Inny sposób zasilania stacji transformatorowej - wariant 2

Stacje transformatorowe dla projektanta
– szczegóły techniczne –

Transformator SN/nn (żywiczny)

3 × PT100 w kolumnach, sterownik temperatury z automatycznym uruchomieniem wentylacji. Montaż na wibroizolatorach ogranicza przenoszenie drgań. Producenci: ABB/Siemens/Schneider (lub równoważni), zgodność z EcoDesign EU 548/2014.

Rozdzielnica SN

Pola: liniowe, pomiarowe, transformatorowe (rozłącznik bezpiecznikowy lub wyłącznik). Blokady mechaniczne realizują sekwencję: zamknięcie przedziału kablowego → otwarcie uziemnika → zamknięcie rozłącznika. Połączenie z transformatorem: 3× YHAKXS 12/20 kV z głowicami ekranowanymi. Dostępne aparaty: SF₆ (rozłączniki) i wyłączniki próżniowe z przekaźnikami zabezpieczeniowymi.

Rozdzielnica nn 0,4 kV

Wyłącznik główny dobrany do mocy transformatora (z przekaźnikiem L,I) oraz 10 rozłączników bezpiecznikowych listowych (630/400/250/160 A) jako odpływy.

Wyłącznik przeciwpożarowy (PPOŻ)

Wyłączenie ICZ-E realizuje przycisk PPOŻ: otwarcie rozłącznika w polu liniowym SN w stacji lub w ZK-SN. W pierwszym przypadku linia SN zasilająca pozostaje pod napięciem. Przy stacji przewidujemy gaśnicę energetyczną i koc gaśniczy.

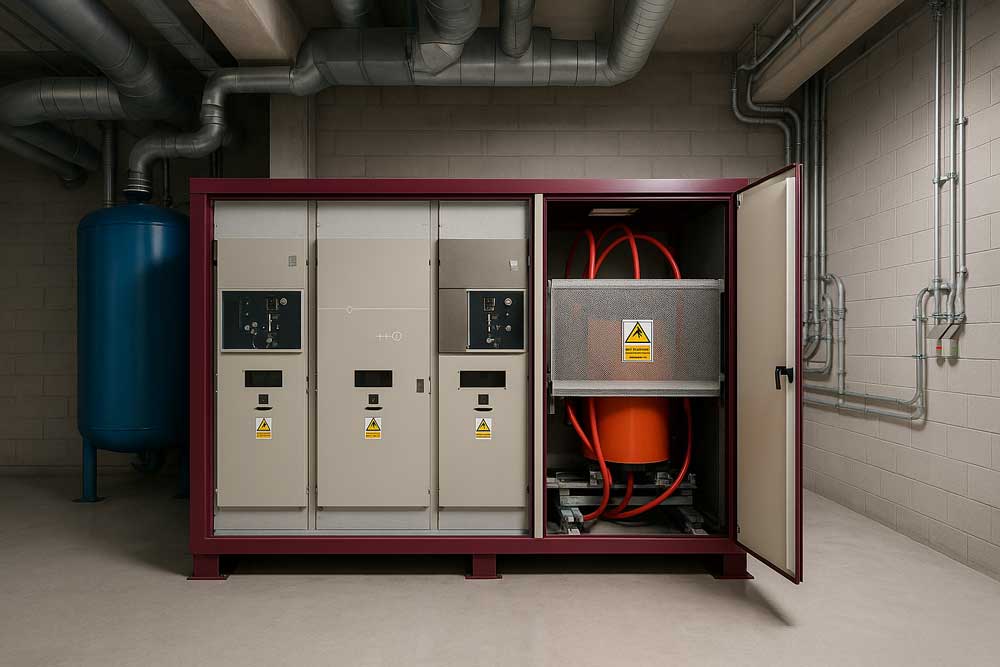

Wnętrze stacji transformatorowej
Projektowanie stacji transformatorowej

Zakres wyposażenia (zintegrowany moduł)

Przemysłowa stacja transformatorowa ICZ-E to kompakt, który może zawierać cztery elementy w jednej obudowie: rozdzielnicę SN, transformator żywiczny (EcoDesign EU 548/2014), rozdzielnicę nn oraz baterię kondensatorów. Typoszereg mocy: 100 / 250 / 400 / 630 / 800 kVA. Taki układ przyspiesza montaż i skraca okablowanie — szczególnie przy wielu odpływach do linii technologicznych

Wymiary gabarytowe

  • Wersja piętrowa: wys. 4,5 m, szer. 3,0 m, gł. 1,6 m
  • Wersja parterowa: wys. 2,4 m, szer. 2,6 m, gł. 2,3 m

Należy ustalić ostateczne gabaryty przemysłowej stacji transformtorowej z wersją wyposażenia i drogą transportową (bramy, ciągi technologiczne, winda towarowa)

Uziemienia – ochronne i robocze

Do przemysłowej stacji transformatorowej ICZ-E wprowadzamy PE (bednarka FeZn 25×4, razem z kablem SN na drabince, do GSU) oraz N (także FeZn 25×4, do punktu neutralnego transformatora). Zaleca się wykonać N przewodem Lgy 70 w stacji. W komorze transformatora znajdują się trzpienie kulowe do uziemiaczy przenośnych i wskaźnik obecności napięcia po stronie SN.

Wnętrzowa stacja transformatorowa ICZ-E standardowo wyposażona jest w transformator żywiczny produkcji np.: ABB, Siemens, Schneider, zgodny z normą Eco Design EU 548/2014. Transformator wykonany jest w klasie palności F1. Transformator wyposażony jest w 3 termosondy PT100, umieszczone w kolumnach transformatora przy jego rdzeniu. Przekaźnik (sterownik) temperaturowy monitoruje na bieżąco temperaturę, a w przypadku jej przekroczenia aktywuje wentylację mechaniczną. Transformator we wnętrzowej stacji transformatorowej ICZ-E montowany jest na wibroizolatorach, skutecznie eliminując przenoszenie się drgań na obudowę stacji.

We wnętrzowej stacji transformatorowej ICZ-E można zabudować rozdzielnicę średniego napięcia o standardowej konfiguracji pól odpowiadającej właściwością projektu. Rozdzielnica średniego napięcia jest produkowana na podzespołach firmy np.: ABB, Siemens, Schneider. Standardowe pola rozdzielnicy SN:

  • pole liniowe
  • pole pomiarowe
  • pole transformatorowe z rozłącznikiem bezpiecznikowym lub wyłącznikiem

Pomiędzy rozłącznikiem, uziemnikiem a drzwiami przedziału kablowego zabudowana jest automatyczna blokada działająca na zasadzie wykluczenia. Blokada realizuje następującą sekwencję łączeń:

  • zamknięcie przedziału kablowego
  • otwarcie uziemnika
  • zamknięcie rozłącznika

Taka konfiguracja łączeń zabezpiecza personel obsługi przed wykonaniem czynności łączeniowych w nieprawidłowej kolejności. We wnętrzowej stacji transformatorowej ICZ-E, stosuje się zarówno rozłączniki z uziemnikami w izolacji gazu SF6 (liniowe oraz transformatorowe), jak również wyłączniki próżniowe. Wyłączniki próżniowe wyposażane są w autonomiczne przekaźniki zabezpieczeniowe, realizujące funkcje ochrony transformatora, linii kablowej od przeciążeń, zwarć jak również zwarć doziemnych. We wnętrzowej stacji ICZ-E połączenie rozdzielnicy SN z transformatorem SN/nN wykonane jest kablem 3 x YHAKXS 12/20 kV. Kabel jest zakończony obustronnie głowicami prostymi, ekranowanymi.

Wnętrzowa stacja transformatorowa ICZ-E standardowo wyposażona jest w:

  • wyłącznik główny, dobrany do mocy transformatora z przekaźnikiem zabezpieczeniowym L, I
  • 10 rozłączników bezpiecznikowych listowych jako odpływy o wielkościach 630A, 400A, 250A, 160A

W przypadku wystąpienia pożaru na obiekcie, wyłączenie wnętrzowej stacji transformatorowej ICZ-E, realizowane jest za pomocą przycisku przeciw pożarowego. Następuje odcięcie napięcia zasilającego wnętrzową stację transformatorową ICZ-E. Wyłączenie napięcia realizowane jest poprzez otwarcie rozłącznika:

  •  w polu liniowym rozdzielnicy SN w stacji transformatorowej ICZ-E
  • w złączu kablowym ZK SN konsumenckim

W pierwszym przypadku linia kablowa SN zasilająca pozostaję pod napięciem. Przy stacji transformatorowej należy ustawić gaśnicę energetyczną (gaśnica energetyczna służy do gaszenia urządzeń i aparatów energetycznych znajdujących się pod napięciem np.: GP6x ABC/E, 6 kg, maks. nap. gaszonego urządzenia 245 kV) oraz koc gaśniczy.

Wymagania projektowe (wybrane zapisy)

  • Klasa odporności pożarowej E wg §212 ust. 4 (MI 12.04.2002).
  • Bez wyznaczania strefy pożarowej — możliwa lokalizacja w dowolnym miejscu obiektu.
  • Przyłącza do kanałów wentylacji nawiew/wywiew przewidziane w obudowie.
  • Miejsce pod SZR (zasilanie rezerwowe, agregat) i zdalny monitoring (pobór mocy, sterowanie WW, „zrzut mocy”).
  • Stopień ochrony obudowy IP41–IP54; obudowa metalowa nie emituje PEM.
  • Hałas/drgania spełniają §323 ust. 2 pkt 2 i §327 (MI 12.04.2002).

Eksploatacja i montaż

Montaż i uruchomienie wykonuje zespół producenta. Dostarczamy protokoły, badania, instrukcje i — na życzenie — konfigurację monitoringu. W ramach wsparcia projektowego pomagamy dobrać aparaturę, przekroje, zabezpieczenia i przygotować zestawienie kabli.

Wnioski dla projektu (co zyskujesz)

Zastosowanie ICZ-E obniża koszty budowy sieci (mniej i krótsze kable nN, mniejsze przekroje) oraz koszty eksploatacyjne (niższe straty przesyłowe). Dla obiektów istniejących proponujemy szybki pre-audyt i obliczenie „Wymiernych korzyści finansowych” w porównaniu z betonową stacją na granicy działki.

Schematy ideowe / detale

Schemat ideowy wnętrzowej stacji transformatorowej
Schemat ideowy nowoczesnej stacji transformatorowej
Schemat ideowy przemysłowej stacji transformatorowej

Stacje transformatorowe dla projektanta

– przykładowe projekty –

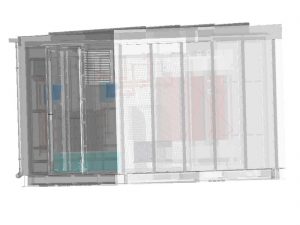

Projekt stacji transformatorowej nr 22-0610

Stacja transformatorowa - projekt 22-0610

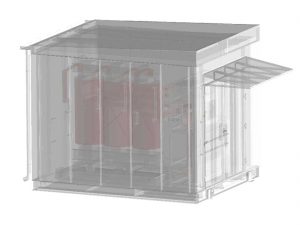

Projekt stacji transformatorowej nr 22-1055

Stacja transformatorowa - projekt 22-1055

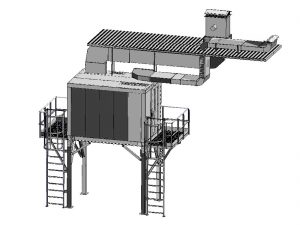

Projekt stacji transformatorowej nr 22-0181

Stacja transformatorowa - projekt 22-0181

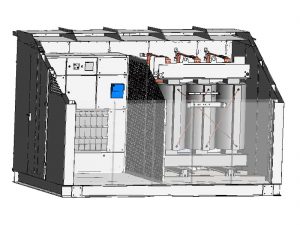

Projekt stacji transformatorowej nr 02-22-0610

Stacja transformatorowa - projekt 02-22-0610

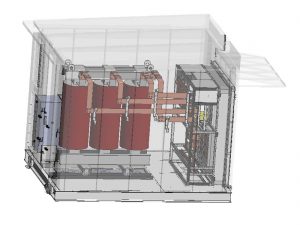

Projekt stacji transformatorowej nr 02-22-1055

Stacja transformatorowa - projekt 02-22-1055

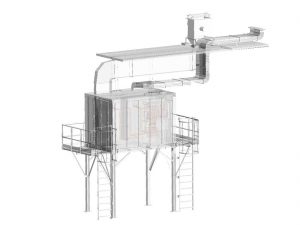

Projekt stacji transformatorowej nr 02-22-0181

Stacja transformatorowa - projekt 02-22-0181
